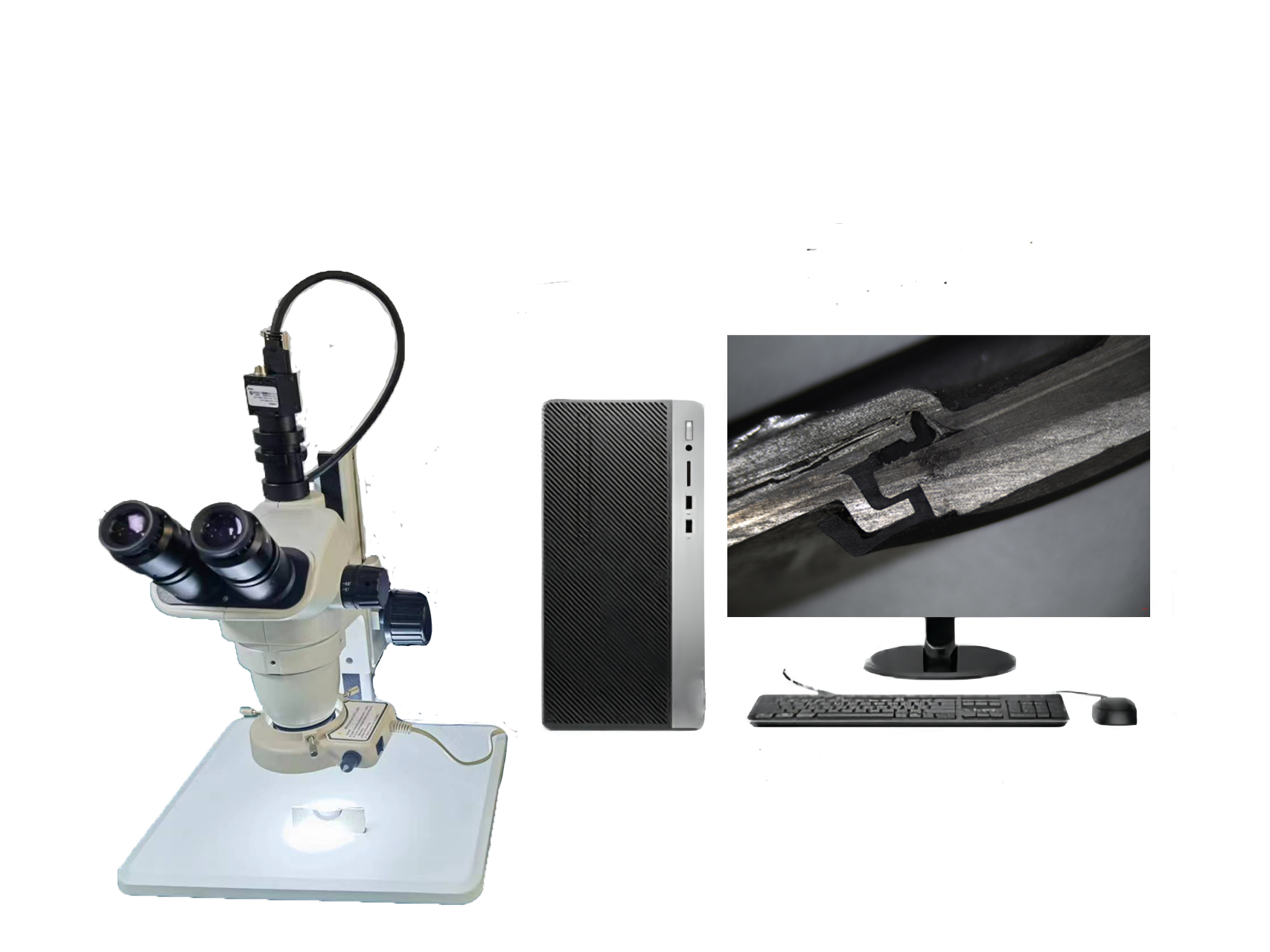

焊缝熔深立体显微镜，能在观察物体时能直接在电脑上成像。具有立体感，成像较清晰和宽阔，长工作距离，有较大的视场范围和相应的放大倍数,是焊接熔深检测的普遍专用显微镜。焊接的熔深是焊接机械性能的重要标志与外在表现.
所以，对焊接熔深的有效检测成为检验焊接效果的重要手段。熔深显微镜采用的先进技术,特别适合汽车零部件制造领域对焊接严格的要求.可以对各种焊接接头如（对接、角接、搭接和T型接等等）产生的熔深进行拍照、编辑、测量、保存、打印。
1．观察镜筒：三目体视镜体，倾角 45°
2. 目镜：视度可调大视场平场目镜 WF10×/22 2只 ；
3. 变倍物镜 0.67×- 4.5×；0.45X摄影目镜；
4. 变倍比:6.7：1;6.7-45X;视频放大：32-380X（19寸显示器）
5. 工作距离:105mm;
6. 瞳距:54-76mm；
7. 载物台：直径 100mm 黑白板 ；
8. 光源：反射光照明 100V-240V/ LED
9. 电源线一根，防尘罩一个；
二. EV336U彩色数字摄像机 1个
1. 产品采用 Sony 索尼CMOS 传感器，彩色；
2. 感应器尺寸：1/1.8英寸，
3. 分辨率和帧率：3072*2048@30FPS，
4. 1920*1080@60FPS；USB3.0 UVC协议
三. 专业版熔深测量软件
1． 提供总像素630万像素的高分辨率彩色图象；
2． 图象快速传递到计算机，可调节图象的亮度、对比度等图象处理、以压缩格式保存图片；
3． 测量图象上的各种通用几何参数：
1、两点距离；2、圆的直径；3 、三点画圆的直径；4、弧度；5、角度；6、添加文字说明；7、点到直线的距离；8、两平行线的距离
4． 可修改任意测量部位，通过选取测量部分，可修改每个测量图形，或者移动、删除测量图形
5． 统计并自动生成各种参数测量报告；
6． 图象上附加上刻度标尺，放大倍数始终可以确定；
四.光源:
配置偏光光源并在焊接过程中使用适当的滤光片，可以提高焊接过程的可见性和可控性，从而有助于提高焊接质量并减少缺陷。
偏光特性:选择能够发出偏振光的光源，这样可以减少反射和散射，增强材料表面细节的对比度。
波长范围:根据焊接材料的类型和厚度，选择合适的波长范围，以便能够清晰地看到熔深。
偏光特性:选择能够发出偏振光的光源，这样可以减少反射和散射，增强材料表面细节的对比度
波长范围:根据焊接材料的类型和厚度，选择合适的波长范围，以便能够清晰地看到深。
角度调整:调整观察角度，以便更好地观察到熔深，
光源位置:根据焊接工艺和材料，调整光源的位置，以便获得最佳的照明效果。
五. 移动平台
搭配移动平台，更加精准的移动观察样品;

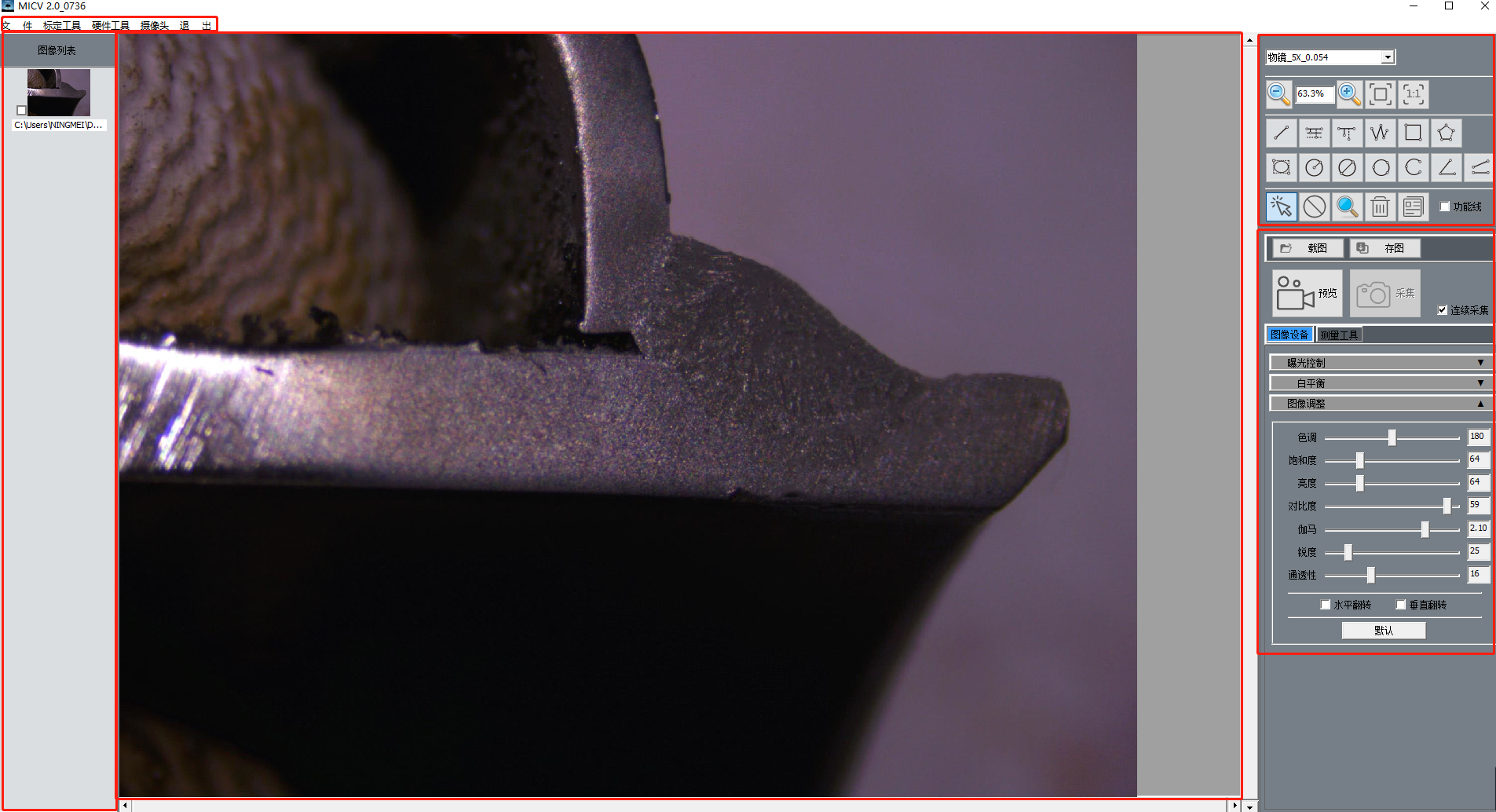

软件界面
